您现在的位置：主页 > 代理产品 > 德国施迈赛工业开关 > 接近开关 > IFL 2-8-10STP电感式接近开关
接近开关 > IFL 2-8-10STP电感式接近开关
产品型号
IFL (1)-(2)(3)-(4)(5)(6)(7)

(1)
2 操作距离 2 mm
3 开关距离 3 mm
B 准嵌入的

(2)
8 圆柱、螺纹 M8

(3)
无 包含在标准产品中 设计
M 小型机构

(4)
01 打开(NC)
10 常开触点（NO）
10/01 常开触点（NO） / 打开(NC) 带，有 配电箱
11 常开触点（NO） / 打开(NC) 反化合价

(5)
无 电缆
ST 联接器

(6)
无 包含在标准产品中 插座连接
2 可选择 插座连接

(7)
订货须知

产品型号 IFL 2-8-10STP
产品代码 1099669
EAN 编号 4030661085852

通用属性

产品名称 IFL - M8
标准 IEC/EN 60947-5-2; DIN VDE 0660-208
符合指令 (Y/N)  有
设备保护等级 无
原料
- 外壳的原材料 黄铜
- 螺母材料 黄铜
- 洉动面的原材料 塑料
外壳喷涂 镀镍的
外壳结构类型 圆柱、螺纹
重量 25 g

机械参数

电路连接说明 连接器M8
导体带应变消除 无
机械安装条件 冲洗
操作距离 Sn 2 mm
衰减因子(Y/N) 无
保护电路 感应干扰保护, 反极性保护, 预防短路和过载
耐压（是/否） 无
紧固螺钉力矩 A/F 13 max. 600 Ncm

周围条件

周围温度
- 最低环境温度 −25 °C
- 最高环境温度 +70 °C
防护等级 IP67 根据IEC/EN 60529

电气参数

转换元件说明 常开触点（NO）
电线数量 3 件
电压类型 DC, 直流
供电电压 UB
- 最小供电电压 10 V
- 最大供电电压 30 V
转换频率 大约 3000 Hz
电压降 Ud 大约 1.2 V (200 mA)
工作电流 Ie 200 mA
无负载电流 I0 大约 3.4 mA (24 V)

输出

转换输出说明 PNP

LED开关转换情况显示

LED开关转换情况显示 (Y/N) 有
- 黄色LED

ATEX

燃气防爆类别 无
粉尘防爆类别 无

尺寸

传感器尺寸
- 传感器宽度 10.5 mm
- 传感器高度 10.5 mm
- 传感器长度 70 mm
- 传感器的直径 M8

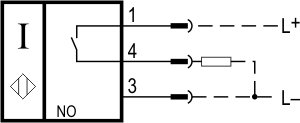

图表



注意 图
  肯定断开NC触点
  动作
  未动作
  常开触点
  常闭触点
N N-型
P P-型
