安全门锁开关AZM 170ST-11/11ZKA 24VAC/DC

订货须知

产品型号	AZM 170ST-11/11ZKA 24 VAC/DC - 订货后缀
产品代码	1186184
EAN 编号	4030661326078

分级

标准	EN ISO 13849-1
B10d常闭触点（NC）	2.000.000
目标时间	20 年
注意

通用属性

产品名称	AZM 170
标准	EN 60947-5-1, BG-GS-ET-19
符合指令 (Y/N)	有
操作方向的数量	2 件
有效原则	机电的
占空比	磁铁 100 %
原料
- 外壳的原材料	塑料, 玻璃纤维增强热塑塑料, 自熄灭
- 触点材料	银
外壳喷涂	无

机械参数

电路连接说明	连接器M12
需要插座连接	2
机械寿命	> 1.000.000 操作次数
紧急释放（有/无）	无
手动解锁 (Y/N)	无
紧急开锁(Y/N)	无
锁定力	5 N
肯定断开操作力	8.5 N
肯定断开行程	11 mm
锁紧力 Fmax	1000 N
最大操动速度	2 m/s

周围条件

周围温度
- 最低环境温度	−25 °C
- 最高环境温度	+60 °C
防护等级	IP67 根据IEC/EN 60529

电气参数

转换元件说明	常开触点（NO）, 打开(NC)
转换原理	爬行电路元件
辅助触点数量	2 件
安全接触点的数量	2 件
通电开锁	无
通电上锁	有
额定控制电压 Us	24 V/
功率消耗	max. 10 W
额定冲击耐压 Uimp	0,8 kV
额定绝缘电压 Ui	60 V
热测试电流 Ithe	2 A
应用类别	DC-13: 24 V / 2 A
最大保险容量	2 A D型玻璃保险

ATEX

燃气防爆类别	无
粉尘防爆类别	无

混合数据

应用	滑动安全门, 移动门, 铰链安全监控

尺寸

传感器尺寸
- 传感器宽度	90 mm
- 传感器高度	92.5 mm
- 传感器长度	30 mm

注意

单独编码根据需要可提供

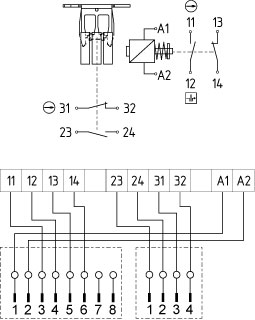

图表

注意图肯定断开NC触点动作未动作常开触点常闭触点

订货后缀

实际订货后缀加在安全开关部件后面。订货举例: AZM 170ST-11/11ZKA 24 VAC/DC-1637
...-1637	0,3 µm 镀金触点

...ST-2431	联接器 M12, 线圈独立控制
