安全门锁开关 AZM 415-11/11ZPK 24VAC/DC

订货须知

产品型号	AZM 415-11/11ZPK 24 VAC/DC - 订货后缀
产品代码	1167205
EAN 编号	4030661218199

认证

认证	BG USA/CAN CCC

分级

标准	EN ISO 13849-1
B10d常闭触点（NC）	2.000.000
目标时间	20 年
注意

通用属性

产品名称	AZM 415
标准	EN 60947-5-1, BG-GS-ET-19
符合指令 (Y/N)	有
防护门数量	1 件
操作方向的数量	1 件
有效原则	机电的
占空比	磁铁 100 %
原料
- 外壳的原材料	铝
- 触点材料	银
外壳喷涂	涂色
重量	1000 g

机械参数

电路连接说明	螺丝连接
电缆截面
- 最小电缆截面	2 x 0,75 mm²
- 最大电缆截面	2 x 2.5 mm²
机械寿命	> 1.000.000 操作次数
紧急释放（有/无）	无
手动解锁 (Y/N)	无
紧急开锁(Y/N)	无
锁定力	150 N ... 400 N
肯定断开操作力	15 N min.
肯定断开行程	5 mm
锁紧力 Fmax	3500 N
最大操动速度	0,2 m/s
注意	所有的电缆截面表示包括了导线和线耳

周围条件

周围温度
- 最低环境温度	−25 °C
- 最高环境温度	+50 °C
防护等级	IP67 根据IEC/EN 60529

电气参数

转换元件说明	常开触点（NO）, 打开(NC)
转换原理	爬行电路元件
辅助触点数量	3 件
安全接触点的数量	1 件
通电开锁	有
通电上锁	无
额定控制电压 Us	24 V /
功率消耗	max. 10 W
额定冲击耐压 Uimp	4 kV
额定绝缘电压 Ui	250 V
热测试电流 Ithe	6 A
应用类别	AC-15: 230 V / 4 A, DC-13: 24 V / 1 A
最大保险容量	6 A D型玻璃保险

ATEX

燃气防爆类别	无
粉尘防爆类别	无

混合数据

应用	滑动安全门铰链安全监控

尺寸

传感器尺寸
- 传感器宽度	130 mm
- 传感器高度	100 mm
- 传感器长度	46.5 mm

注意 - 尺寸图

A	设定螺丝滚珠锁定

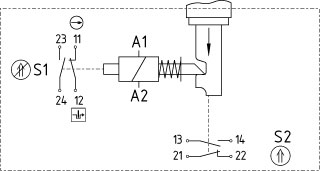

图表

注意图肯定断开NC触点动作未动作常开触点常闭触点

订货后缀

实际订货后缀加在安全开关部件后面。订货举例: AZM 415-11/11ZPK 24 VAC/DC-1637
...-1637	0,3 µm 镀金触点
