接近开关 > IFL 50-385-11P-2130接近开关
产品型号
IFL (1)-(2)-(3)(4)(5)(6)(7)

(1)
50 开关距离 50 mm

(2)
385 块体 设计, 135 x 80 x 40 mm

(3)
01 打开(NC)
10 常开触点（NO）
10/01 常开触点（NO） / 打开(NC) 带，有 配电箱
11 常开触点（NO） / 打开(NC) 反化合价

(4)
无 电缆
D DC 2-电线

(5)
Z 防护等级 IP67

(6)
N N-型
P P-型

(7)
2130 最高 +130°C, 无 LED开关转换情况显示
订货须知

产品型号 IFL 50-385-11P-2130
产品代码 1116136
EAN 编号 4030661041155

通用属性

产品名称 IFL - 385
标准 IEC/EN 60947-5-2; DIN VDE 0660-208
符合指令 (Y/N)  有
设备保护等级 2类保护
原料
- 外壳的原材料 塑料
外壳喷涂 无
外壳结构类型 块体
重量 430 g

机械参数

电路连接说明 螺丝连接
导体带应变消除 无
电缆截面
- 最小电缆截面
- 最大电缆截面 2 x 1.5 mm²
机械安装条件 非冲洗
操作距离 Sn 50 mm
衰减因子(Y/N) 无
保护电路 感应干扰保护, 反极性保护
耐压（是/否） 无

周围条件

周围温度
- 最低环境温度 −25 °C
- 最高环境温度 +130 °C
防护等级 IP67 根据IEC/EN 60529

电气参数

转换元件说明 常开触点（NO） 和 打开(NC) (反化合价)
电线数量 4 件
电压类型 DC, 直流
供电电压 UB
- 最小供电电压 10 V
- 最大供电电压 40 V
转换频率 大约 50 Hz
电压降 Ud 大约 1.5 V (400 mA)
工作电流 Ie 400 mA
无负载电流 I0 大约 4 mA (24 V)

输出

转换输出说明 PNP

LED开关转换情况显示

LED开关转换情况显示 (Y/N) 无
- 黄色LED

ATEX

燃气防爆类别 无
粉尘防爆类别 无

尺寸

传感器尺寸
- 传感器宽度 80 mm
- 传感器高度 135 mm
- 传感器长度 40 mm

注意

安装角度HW 385-1一简化安装

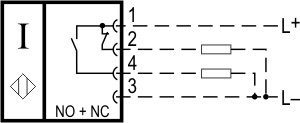

图表



注意 图
  肯定断开NC触点
  动作
  未动作
  常开触点
  常闭触点
