接近开关 > IFL - M30 IFL 15-30L-11TP-1766接近开关
产品型号
IFL (1)-(2)(3)-(4)(5)(6)(7)-(8)

(1)
10 开关距离 10 mm
15 操作距离 15 mm

(2)
30 圆柱、螺纹 M30, 金属薄膜
300 圆柱、螺纹 M30, 塑料

(3)
无 包含在标准产品中 设计
M 小型机构
L 长设计

(4)
01 打开(NC)
10 常开触点（NO）
10/01 常开触点（NO） / 打开(NC) 带，有 配电箱
11 常开触点（NO） / 打开(NC) 反化合价

(5)
无 电缆
ST 联接器
T 导体带应变消除
D DC 2-电线

(6)
无 包含在标准产品中 插座连接
2 可选择 插座连接

(7)
N N-型
P P-型

(8)
1310 最高 +110°C (仅仅为了 交流 AC)
2130 最高 +130°C, 无 LED开关转换情况显示
1766 最高 +110°C (仅仅为了 P-型 或 N-型)
订货须知

产品型号 IFL 15-30L-11TP-1766
产品代码 1127027
EAN 编号 4030661278285

通用属性

产品名称 IFL - M30
标准 IEC/EN 60947-5-2; DIN VDE 0660-208
符合指令 (Y/N)  有
设备保护等级 无
原料
- 外壳的原材料 黄铜
- 螺母材料 黄铜
- 电缆外皮的原材料 Thermoflex
- 洉动面的原材料 塑料
外壳喷涂 镀镍的
外壳结构类型 圆柱、螺纹
重量 180 g

机械参数

电路连接说明 电缆
电缆长度 2 m
导体带应变消除 有
导体 4 x 0,25 mm²
机械安装条件 非冲洗
操作距离 Sn 15 mm
衰减因子(Y/N) 无
保护电路 感应干扰保护, 反极性保护
耐压（是/否） 无
紧固螺钉力矩 A/F 36 max. 3000 Ncm

周围条件

周围温度
- 最低环境温度 0°C
- 最高环境温度 +110 °C
防护等级 IP67 根据IEC/EN 60529

电气参数

转换元件说明 常开触点（NO） 和 打开(NC) (反化合价)
电线数量 4 件
电压类型 DC, 直流
供电电压 UB
- 最小供电电压 10 V
- 最大供电电压 60 V
转换频率 大约 50 Hz
电压降 Ud 大约 1 V (200 mA)
工作电流 Ie 200 mA
无负载电流 I0 大约 5.5 mA (24 V)

输出

转换输出说明 PNP

LED开关转换情况显示

LED开关转换情况显示 (Y/N) 有
- 黄色LED

ATEX

燃气防爆类别 无
粉尘防爆类别 无

尺寸

传感器尺寸
- 传感器宽度 28 mm
- 传感器高度 28 mm
- 传感器长度 100 mm
- 传感器的直径 M30

注意

替代螺钉，可提供安装夹

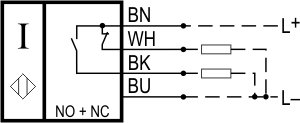

图表



注意 图
  肯定断开NC触点
  动作
  未动作
  常开触点
  常闭触点
