接近开关 > IFL 5-18-10ST接近开关
产品型号
IFL (1)-(2)(3)-(4)(5)(6)(7)-(8)

(1)
5 操作距离 5 mm
8 开关距离 8 mm
10 开关距离 10 mm

(2)
18 圆柱、螺纹 M18, 金属薄膜
180 圆柱、螺纹 M18, 塑料

(3)
无 包含在标准产品中 设计
M 小型机构
L 长设计

(4)
01 打开(NC)
10 常开触点（NO）
10/01 常开触点（NO） / 打开(NC) 带，有 配电箱
11 常开触点（NO） / 打开(NC) 反化合价

(5)
无 电缆
ST 联接器
T 导体带应变消除
A 交流/直流 AC/DC
D DC 2-电线

(6)
无 包含在标准产品中 插座连接
2 可选择 插座连接

(7)
N N-型
P P-型

(8)
2033 不锈钢外壳
2130 最高 +130°C, 无 LED开关转换情况显示





订货须知

产品型号 IFL 5-18-10ST
产品代码 1141537
EAN 编号 4030661122373

通用属性

产品名称 IFL - M18
标准 IEC/EN 60947-5-2; DIN VDE 0660-208
符合指令 (Y/N)  有
设备保护等级 2类保护
原料
- 外壳的原材料 黄铜
- 螺母材料 黄铜
- 洉动面的原材料 塑料
外壳喷涂 镀镍的
外壳结构类型 圆柱、螺纹
重量 55 g

机械参数

电路连接说明 联接器 M18
导体带应变消除 无
机械安装条件 冲洗
操作距离 Sn 5 mm
衰减因子(Y/N) 无
保护电路 感应干扰保护
耐压（是/否） 无
紧固螺钉力矩 A/F 24 max. 1800 Ncm

周围条件

周围温度
- 最低环境温度 −25 °C
- 最高环境温度 +70 °C
防护等级 IP67 根据IEC/EN 60529

电气参数

转换元件说明 常开触点（NO）
电线数量 2 件
电压类型 AC, 交流
供电电压 UB
- 最小供电电压 15 V
- 最大供电电压 250 V
额定电源频率 45 ... 65 Hz
转换频率 大约 10 Hz
电压降 Ud 大约 4.5 V (250 V / 200 mA)
额定冲击耐压 Uimp 4 kV
剩余电流 Ir 1 mA
最小工作电流 Im 10 mA
工作电流 Ie 500 mA

输出

转换输出说明 双线

LED开关转换情况显示

LED开关转换情况显示 (Y/N) 有
- 黄色LED

ATEX

燃气防爆类别 无
粉尘防爆类别 无

尺寸

传感器尺寸
- 传感器宽度 16.5 mm
- 传感器高度 16.5 mm
- 传感器长度 91 mm
- 传感器的直径 M18

注意

替代螺钉，可提供安装夹

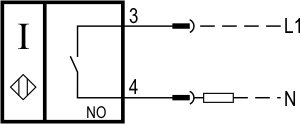

图表



注意 图
  肯定断开NC触点
  动作
  未动作
  常开触点
  常闭触点
